六時間段電采暖智能溫控器說明書（大 V 屏）
保定宏實新能源科技有限公司使用前請詳細閱讀本說明書
一、系統概述
智能式電采暖 V 屏控制系統是專為民用、工業用電采暖爐開發的一款控制系
統。控制器采用先進的微處理芯片、時鐘模塊、LED 顯示技術。具有采樣精確、微
信小程序 WiFi 控制、智能程度高、時間顯示準確、參數掉電不丟失、顯示美觀大
方、視角大等優點。控制器采用兩板結構（主板+顯示板），安裝使用十分便捷。系
統設有六時段定時模式、全天工作模式、強制水泵運行、低溫防凍、功率 3 檔可調
等功能。人性化的系統設計使您更加隨心所欲、居家生活更加方便。系統的低溫防
凍保護模式使您更無后顧之憂。目前該系列產品已在北京、河北、山東、遼寧等多
家民用電采暖爐廠配套使用,其完善的性能，可靠的質量，贏得了用戶的一致好評。
二、本系統功能特點
1. LED 屏顯示，色彩豐富，圖案美觀，界面清晰。
2. 有防凍、過溫、缺水等保護功能，系統運行安全可靠。
3. 無線紅外遙控器，使用操作簡便易行。
4. 本系統抗干擾性能強，運行穩定，適用范圍廣泛。
三、系統使用的基本條件：
1 .電源電壓適用范圍：輸入電壓 AC176V~242V(單相)
2 .交流輸入電源頻率：50Hz
3 .工作環境溫度 －15℃～＋70℃
4 .工作環境濕度：RH20％～95
5. 溫度設定范圍：＋8℃～＋95℃
6. 當前溫度顯示范圍：0℃～＋99℃
四、系統的結構組成
系統組成：
1. 顯示板 1 塊
2. 主 板 1 塊
3. 遙控器 1 個
4. 水溫傳感器（黑色圓頭） 1 根
5. 過溫保護傳感器（黑色扁頭） 1 根
6. 2P 白線（外接水位開關、水流開關或者水位電極） 1 根
7. 4P 排線（連接主板與顯示板） 1 根
8. 屏幕面膜 1 張（默認不配帶，廠家自己定制）
9. 擴展繼電器板 多擴展 2 塊（默認不配帶，需要擴展時單獨購買）
10. 5P 排線 和擴展繼電器板配套使用
接口說明：備注：加熱 1、加熱 2、加熱 3 的零線直接引到空開，不經過主板

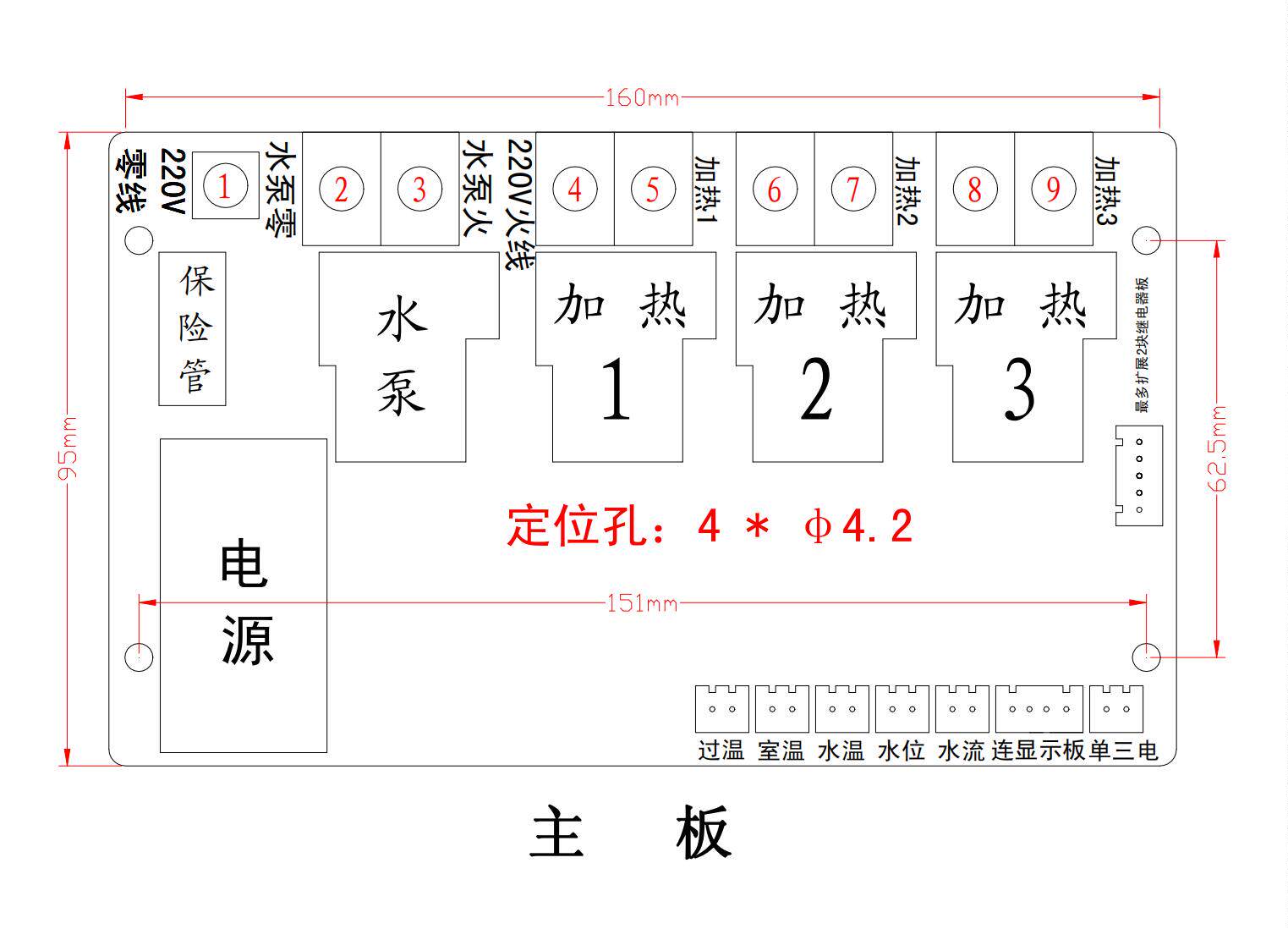

控制器對整個系統強電實現控制輸出，9 個接線柱從左至右接口定義如下：
1. 220V 零線 交流 220V 電源輸入零線 N
2. 水泵零線 外接水泵的零線
3. 水泵火線 外接水泵的火線
4. 220V 火線 交流 220V 電源輸入火線 L，也是加熱 1 的進線。
5. 加熱 1 加熱 1 的出線
6. 加熱 2 的進線 220L
7. 加熱 2 加熱 2 的出線
8. 加熱 3 的進線 220L3
9. 加熱 3 加熱 3 的出線

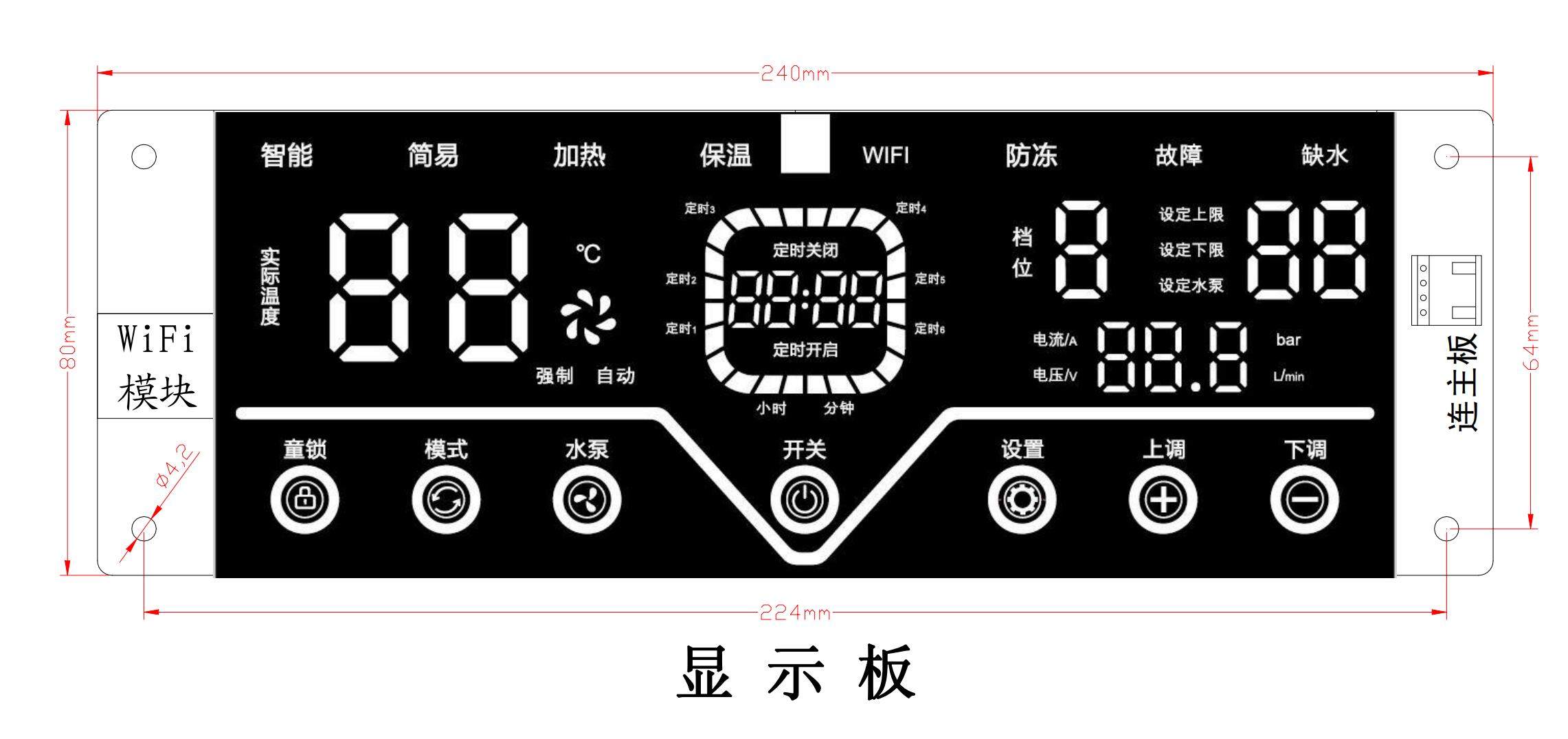

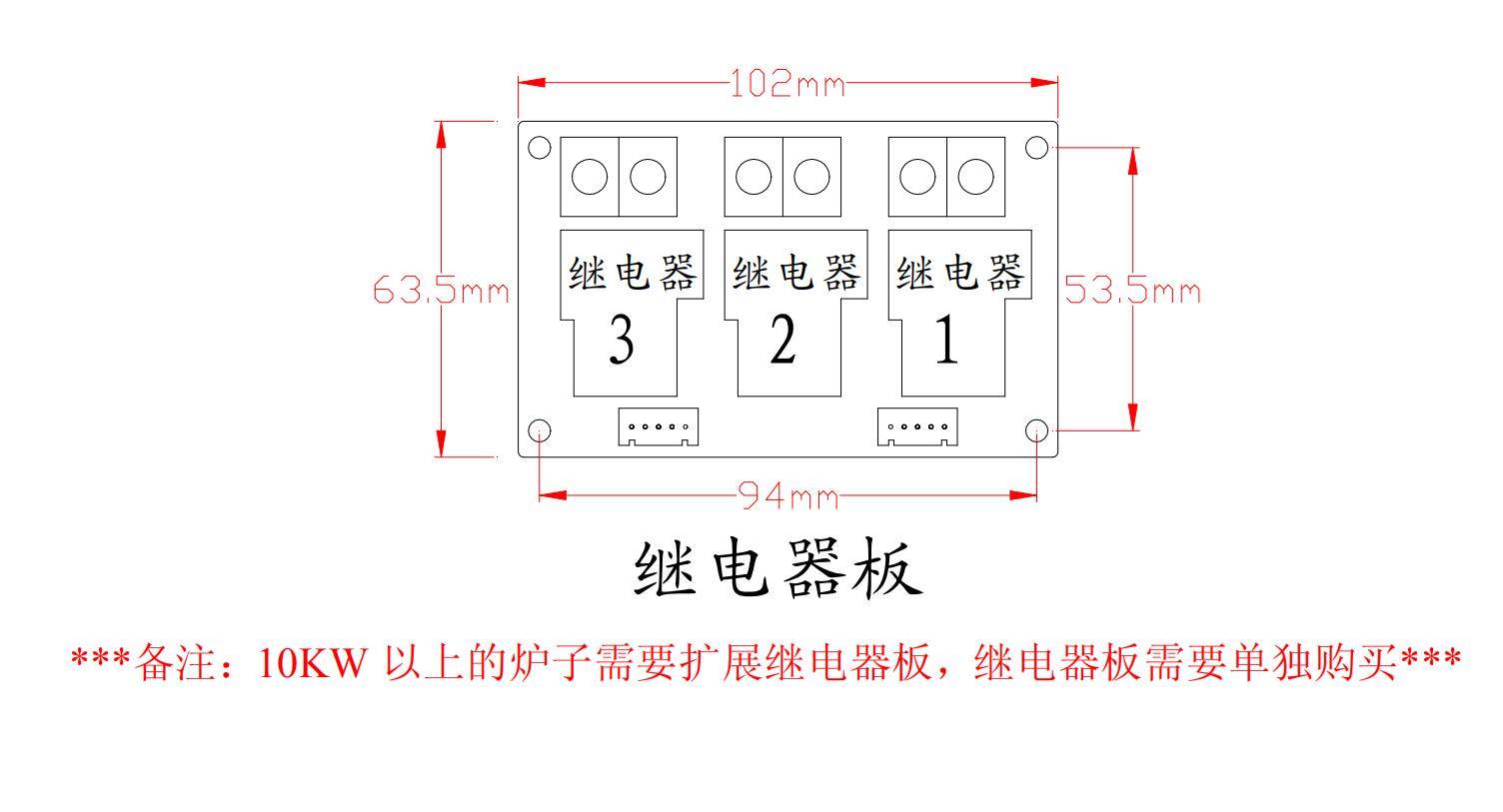

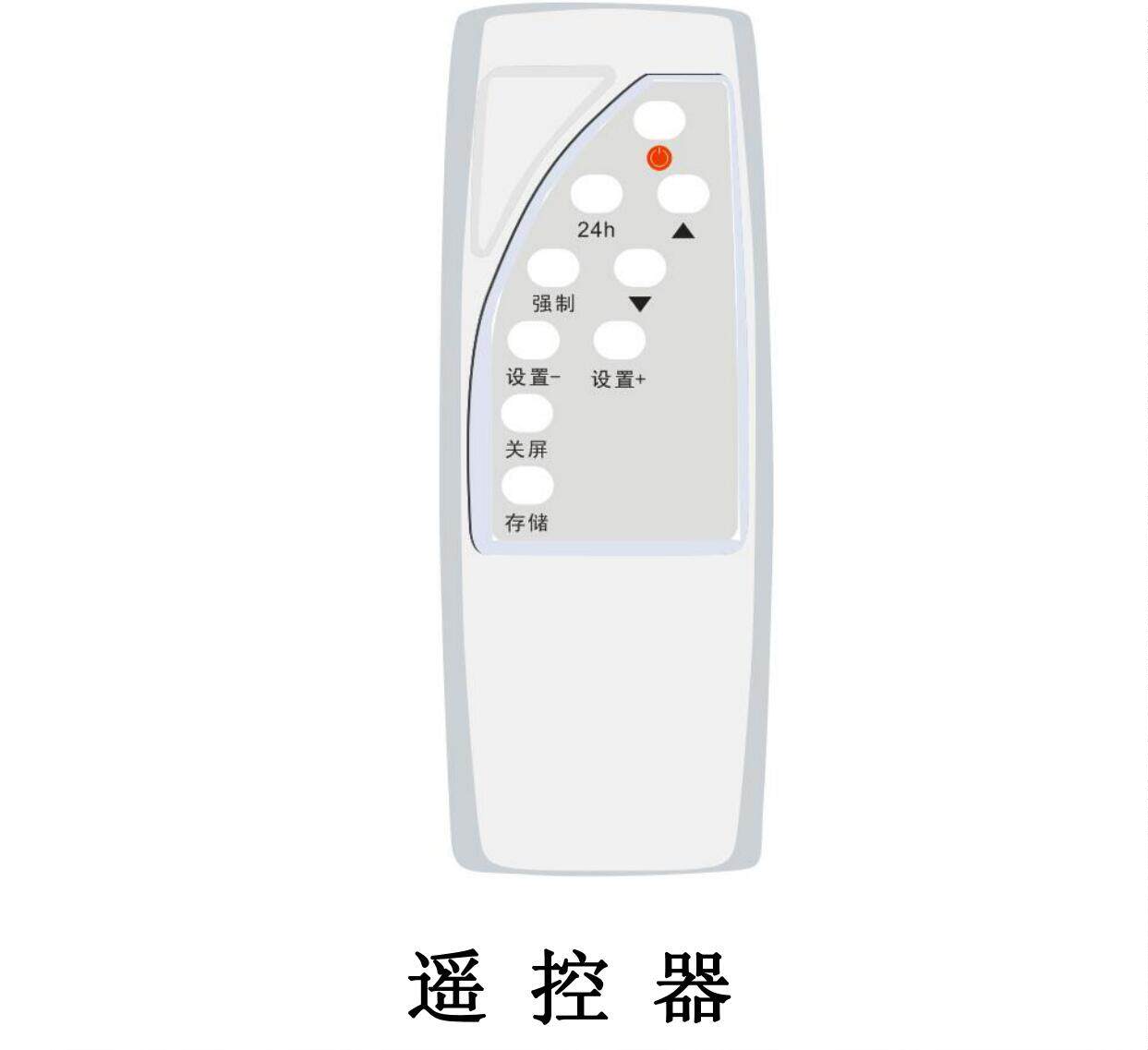

其中：遙控器、顯示板、主板、繼電器板（繼電器板擴展時用）如下圖所示：
五、安裝
將顯示板、主板固定在采暖爐箱體內適當位置，用 4P 排線將顯示板與主板連
接在一起，用 5P 排線將主板與繼電器板連接（如果需要擴展繼電器板的話），將水
溫傳感器插頭和過溫保護傳感器插頭接插到主板的相應位置，將水溫傳感器探頭安
裝在爐體的回水管處，將過溫保護傳感器探頭安裝在爐體出水管處，面膜黏貼在箱
體前面板上，注意使面膜正對顯示屏。將主電路中的三個加熱器分別連接到主板的
接線端子上。將主板電源連接到采暖爐電源上。（詳細連接請參考附圖）安裝時，
請確保交流電源線、接觸器、啟動器、繼電器和其他類型的電氣接口設備與控制器
保持較遠的距離，特別應與開關電源保持較遠距離，且這類設備輸入、輸出電纜必
須采用屏蔽電纜，并將屏蔽網接到系統的星形接地點。
備注: 連接電纜都具有方向，連接時請注意。箱體內主電路可能對
控制器造成一定干擾，安裝時請采取相應措施（如安裝金屬屏蔽罩、
強弱電線路要有一定的分隔距離）防止干擾。為防止運輸過程中電
纜脫落，建議連接后使用熱溶膠對插頭插座的連接處加以固定。
